基于IGBT模块驱动及保护技术研究

2014-07-16 18:32

　　正常工作时，因故障检测二极管VD1的导通，将a点的电压钳位在稳压二极管VZ1的击穿电压以下，晶体管VT1始终保持截止状态。V1通过驱动电阻Rg正常开通和关断。电容C2为硬开关应用场合提供一很小的延时，使得V1开通时uce有一定的时间从高电压降到通态压降，而不使保护电路动作。

　　当电路发生过流和短路故障时，V1上的uce上升，a点电压随之上升，到一定值时，VZ1击穿，VT1开通，b点电压下降，电容C1通过电阻R1充电，电容电压从零开始上升，当电容电压上升到约1.4V时，晶体管VT2开通，栅极电压uge随电容电压的上升而下降，通过调节C1的数值，可控制电容的充电速度，进而控制uge的下降速度；当电容电压上升到稳压二极管VZ2的击穿电压时，VZ2击穿，uge被钳位在一固定的数值上，慢降栅压过程结束，同时驱动电路通过光耦输出过流信号。如果在延时过程中，故障信号消失了，则a点电压降低，VT1恢复截止，C1通过R2放电，d点电压升高，VT2也恢复截止，uge上升，电路恢复正常工作状态。

　　IGBT开关过程中的过电压

　　关断IGBT时，它的集电极电流的下降率较高，尤其是在短路故障的情况下，如不采取软关断措施，它的临界电流下降率将达到数kA/μs。极高的电流下降率将会在主电路的分布电感上感应出较高的过电压，导致IGBT关断时将会使其电流电压的运行轨迹超出它的安全工作区而损坏。所以从关断的角度考虑，希望主电路的电感和电流下降率越小越好。但对于IGBT的开通来说，集电极电路的电感有利于抑制续流二极管的反向恢复电流和电容器充放电造成的峰值电流，能减小开通损耗，承受较高的开通电流上升率。一般情况下IGBT开关电路的集电极不需要串联电感，其开通损耗可以通过改善栅极驱动条件来加以控制。

　　IGBT的关断缓冲吸收电路

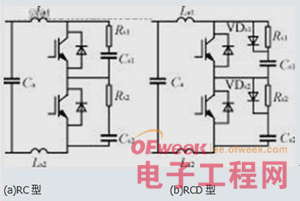

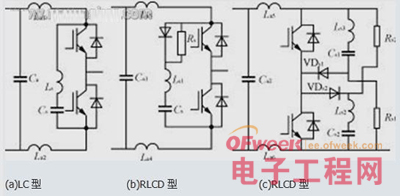

　　为了使IGBT关断过电压能得到有效的抑制并减小关断损耗，通常都需要给IGBT主电路设置关断缓冲吸收电路。IGBT的关断缓冲吸收电路分为充放电型和放电阻止型。充放电型有RC吸收和RCD吸收2种。如图6所示。
