图3为采用光耦合器等分立元器件构成的IGBT驱动电路。当输入控制信号时，光耦VLC导通，晶体管V2截止，V3导通输出+15V驱动电压。当输入控制信号为零时，VLC截止，V2、V4导通，输出-10V电压。+15V和-10V电源需靠近驱动电路，驱动电路输出端及电源地端至IGBT栅极和发射极的引线应采用双绞线，长度最好不超过0.5m。

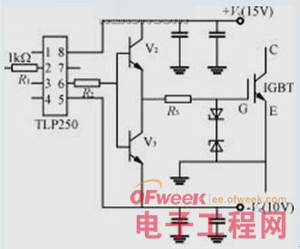

　　图4 由集成电路TLP250构成的驱动器

　　图4为由集成电路TLP250构成的驱动器。TLP250内置光耦的隔离电压可达2500V，上升和下降时间均小于0.5μs，输出电流达0.5A，可直接驱动50A/1200V以内的IGBT。外加推挽放大晶体管后，可驱动电流容量更大的IGBT。TLP250构成的驱动器体积小，价格便宜，是不带过流保护的IGBT驱动器中较理想的选择。

　　IGBT的过流保护

　　IGBT的过流保护电路可分为2类：一类是低倍数的(1.2～1.5倍)的过载保护；一类是高倍数(可达8～10倍)的短路保护。

　　对于过载保护不必快速响应，可采用集中式保护，即检测输入端或直流环节的总电流，当此电流超过设定值后比较器翻转，封锁所有IGBT驱动器的输入脉冲，使输出电流降为零。这种过载电流保护，一旦动作后，要通过复位才能恢复正常工作。

　　IGBT能承受很短时间的短路电流，能承受短路电流的时间与该IGBT的导通饱和压降有关，随着饱和导通压降的增加而延长。如饱和压降小于2V的IGBT允许承受的短路时间小于5μs，而饱和压降3V的IGBT允许承受的短路时间可达15μs，4～5V时可达30μs以上。存在以上关系是由于随着饱和导通压降的降低，IGBT的阻抗也降低，短路电流同时增大，短路时的功耗随着电流的平方加大，造成承受短路的时间迅速减小。

　　通常采取的保护措施有软关断和降栅压2种。软关断指在过流和短路时，直接关断IGBT。但是，软关断抗骚扰能力差，一旦检测到过流信号就关断，很容易发生误动作。为增加保护电路的抗骚扰能力，可在故障信号与启动保护电路之间加一延时，不过故障电流会在这个延时内急剧上升，大大增加了功率损耗，同时还会导致器件的di/dt增大。所以往往是保护电路启动了，器件仍然坏了。

　　降栅压旨在检测到器件过流时，马上降低栅压，但器件仍维持导通。降栅压后设有固定延时，故障电流在这一延时期内被限制在一较小值，则降低了故障时器件的功耗，延长了器件抗短路的时间，而且能够降低器件关断时的di/dt，对器件保护十分有利。若延时后故障信号依然存在，则关断器件，若故障信号消失，驱动电路可自动恢复正常的工作状态，因而大大增强了抗骚扰能力。

　　上述降栅压的方法只考虑了栅压与短路电流大小的关系，而在实际过程中，降栅压的速度也是一个重要因素，它直接决定了故障电流下降的di/dt。慢降栅压技术就是通过限制降栅压的速度来控制故障电流的下降速率，从而抑制器件的dv/dt和uce的峰值。图5给出了实现慢降栅压的具体电路。

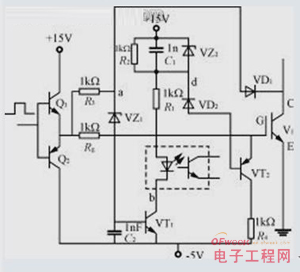

　　图5 实现慢降栅压的电路
