基于IGBT模块驱动及保护技术研究

2014-07-16 18:32

　　由图2可看出，由于电容Cgc的存在，使得IGBT的关断过程也延长了许多。为了减小此影响，一方面应选择Cgc较小的IGBT器件；另一方面应减小驱动电路的内阻抗，使流入Cgc的充电电流增加，加快了uce的上升速度。

　　在实际应用中，IGBT的uge幅值也影响着饱和导通压降：uge增加，饱和导通电压将减小。由于饱和导通电压是IGBT发热的主要原因之一，因此必须尽量减小。通常uge为15～18V，若过高，容易造成栅极击穿。一般取15V。IGBT关断时给其栅极-发射极加一定的负偏压有利于提高IGBT的抗骚扰能力，通常取5～10V。

　　栅极串联电阻对栅极驱动波形的影响

　　栅极驱动电压的上升、下降速率对IGBT开通关断过程有着较大的影响。IGBT的MOS沟道受栅极电压的直接控制，而MOSFET部分的漏极电流控制着双极部分的栅极电流，使得IGBT的开通特性主要决定于它的MOSFET部分，所以IGBT的开通受栅极驱动波形的影响较大。IGBT的关断特性主要取决于内部少子的复合速率，少子的复合受MOSFET的关断影响，所以栅极驱动对IGBT的关断也有影响。

　　在高频应用时，驱动电压的上升、下降速率应快一些，以提高IGBT开关速率降低损耗。

　　在正常状态下IGBT开通越快，损耗越小。但在开通过程中如有续流二极管的反向恢复电流和吸收电容的放电电流，则开通越快，IGBT承受的峰值电流越大，越容易导致IGBT损害。此时应降低栅极驱动电压的上升速率，即增加栅极串联电阻的阻值，抑制该电流的峰值。其代价是较大的开通损耗。利用此技术，开通过程的电流峰值可以控制在任意值。

　　由以上分析可知，栅极串联电阻和驱动电路内阻抗对IGBT的开通过程影响较大，而对关断过程影响小一些，串联电阻小有利于加快关断速率，减小关断损耗，但过小会造成di/dt过大，产生较大的集电极电压尖峰。因此对串联电阻要根据具体设计要求进行全面综合的考虑。

　　栅极电阻对驱动脉冲的波形也有影响。电阻值过小时会造成脉冲振荡，过大时脉冲波形的前后沿会发生延迟和变缓。IGBT的栅极输入电容Cge随着其额定电流容量的增加而增大。为了保持相同的驱动脉冲前后沿速率，对于电流容量大的IGBT器件，应提供较大的前后沿充电电流。为此，栅极串联电阻的电阻值应随着IGBT电流容量的增加而减小。

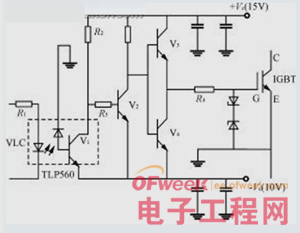

　　IGBT的驱动电路

　　IGBT的驱动电路必须具备2个功能：

　　1. 是实现控制电路与被驱动IGBT栅极的电隔离；

　　2. 是提供合适的栅极驱动脉冲。实现电隔离可采用脉冲变压器、微分变压器及光电耦合器。
